安全和注意事項

    危險和警告

※ 本裝置只能由專業人士進行安裝和維護。

※ 對因不遵守本手冊的說明引起故障，廠家不承擔任何責任。

   觸電、燃燒和爆炸的危險

※設備只能由取得資格的工作人員才能進行安裝和維護。

※對設備進行任何操作前，應隔離電壓輸入和切斷設備工作的電源。

※要有一臺可靠的電壓檢測設備來確認電壓是否已切斷。

※在將設備通電前，應該將所有的機械部件恢復原位。

※設備在使用中應該提供正確的額定電壓。

※在通電前應仔細檢測所有的接線是否正確。

嚴格遵守以上安全措施，否則可能會引起嚴重?fù)p害！

特別提出：本產品出廠初始密碼為：123456

一、 概述

高壓電氣設備溫度監測點都處于高電壓、大電流、強磁場的環境中，甚至有的監測點還處在密閉的空間中，由于強電磁噪聲和高壓絕緣、空間的限制等問題，通常的溫度測量方法無法解決這些問題而無法使用。我公司自主研發設計的無線式溫度監測系統采用無線電波進行信號傳輸。傳感器安裝在高壓設備上，與接收設備之間無電氣連接，因此該系統從根本上解決了高壓設備接點運行溫度不易實時在線監測的難題。

無線式溫度監測系統具有極高的可靠性和安全性，且價格相對低廉，可直接安裝到每臺高壓開關、母線接頭、戶外刀閘或變壓器上。系統配備標準通訊接口，可聯網運行。通過上位機軟件，可記錄高壓設備實時運行溫度的數據。為高壓設備的維修提供累積數據，實現了高壓設備熱故障預知維修。

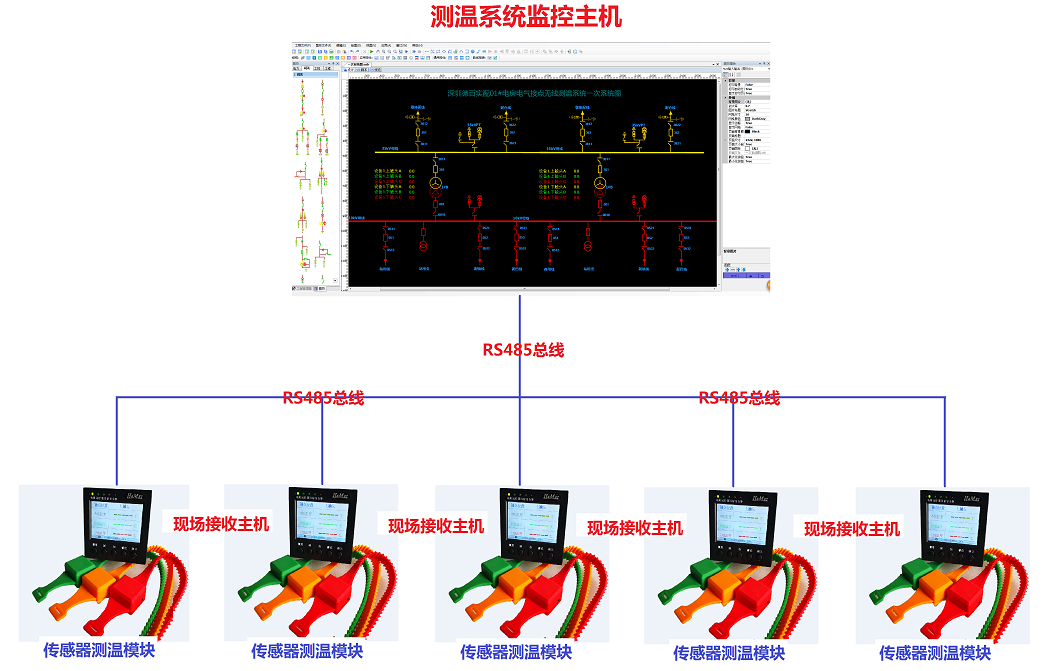

二、 無線測溫系統結構

三、 無線溫度傳感器（無線測溫模塊）

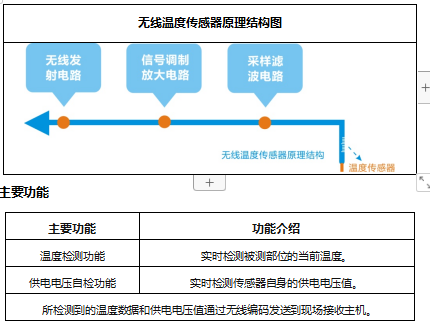

無線溫度傳感器用于測量高壓帶電物體表面或接點處的溫度，如高壓開關柜內的裸露觸點、母線連接處、戶外刀閘及變壓器等的運行溫度。無線溫度傳感器是由溫度傳感器、信號調理放大、邏輯控制電路、無線調制接口等組成（如下圖所示）。傳感器將采集到的溫度信號通過無線網絡發送到無線式溫度監測儀。

四、 無線測溫現場主機

無線測溫現場主機采用目前最流行的32位ARM高速處理器、3.5寸高分辨率彩色液晶屏、并同時配有觸摸屏和輕觸按鍵雙功能，具有反應速度快和非常友好的人機交互界面。集數據采集、參數設置、狀態監測、實時顯示，數據分析、事件記錄、報警提示、開出接點以及通訊接口等功能于一體。各項技術指標均達到國際標準！

主要功能參數：

技術指標：

五、 指示燈、按鍵、顯示畫面及參數設置

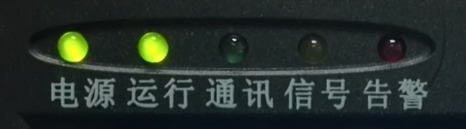

1、 指示燈功能：

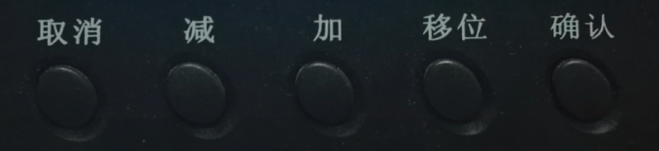

2、 按鍵功能：

3、 顯示畫面：

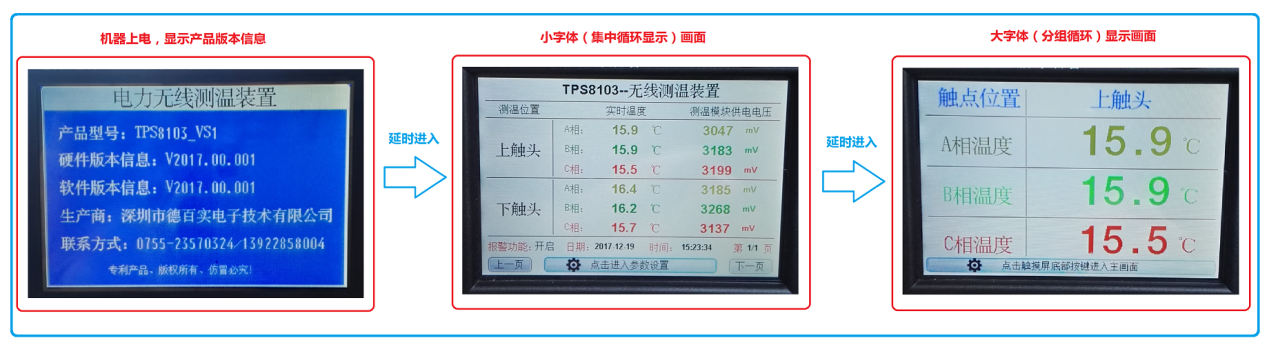

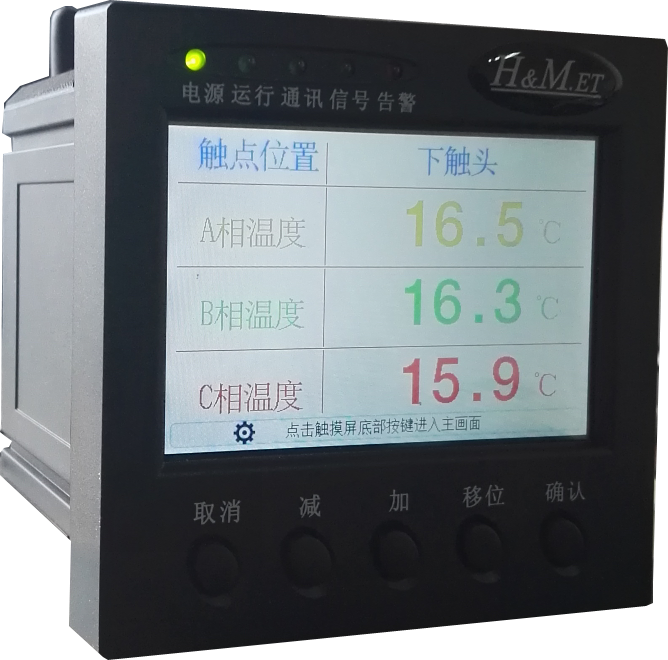

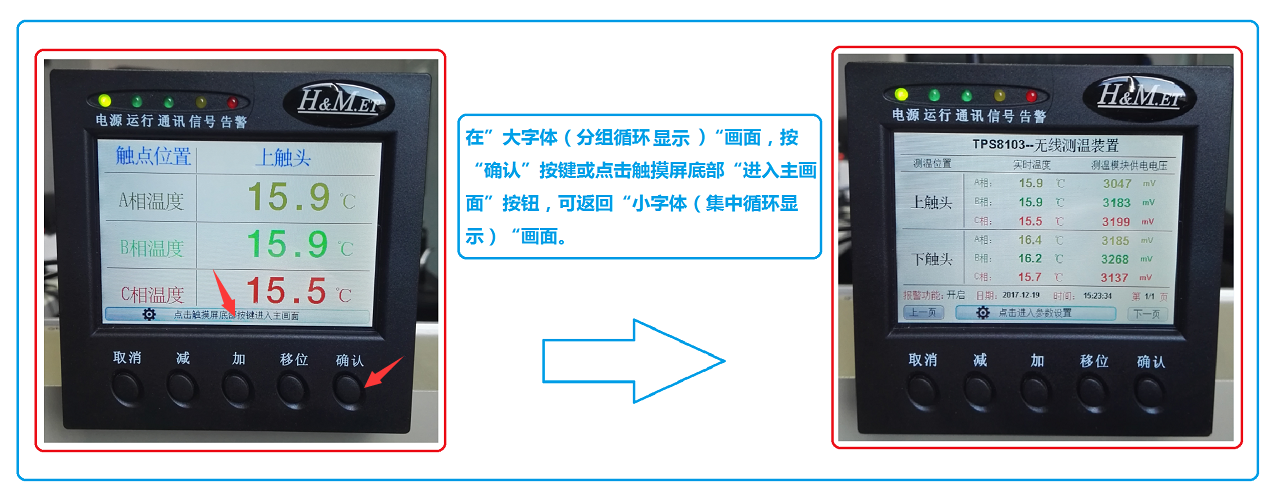

機器上電，顯示“產品版本信息”；延時5秒鐘后，進入“小字體（集中循環顯示）”畫面；再延時5秒鐘后再進入“大字體（分組循環顯示）”畫面。

在“大字體（分組循環顯示）”畫面，按“確認”按鍵或點擊觸摸屏底部“進入主畫面”

按鈕，可返回“小字體（集中循環顯示）”畫面。

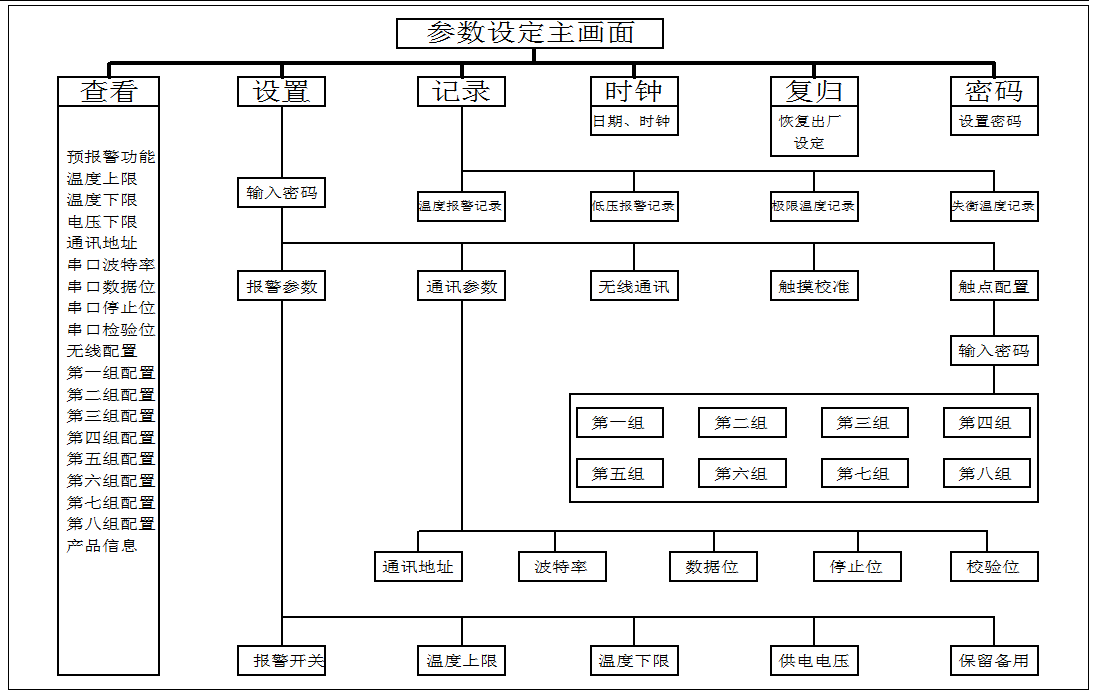

4、 人機界面、菜單操作樹形結構圖

5、 人機界面、菜單操作詳細介紹說明

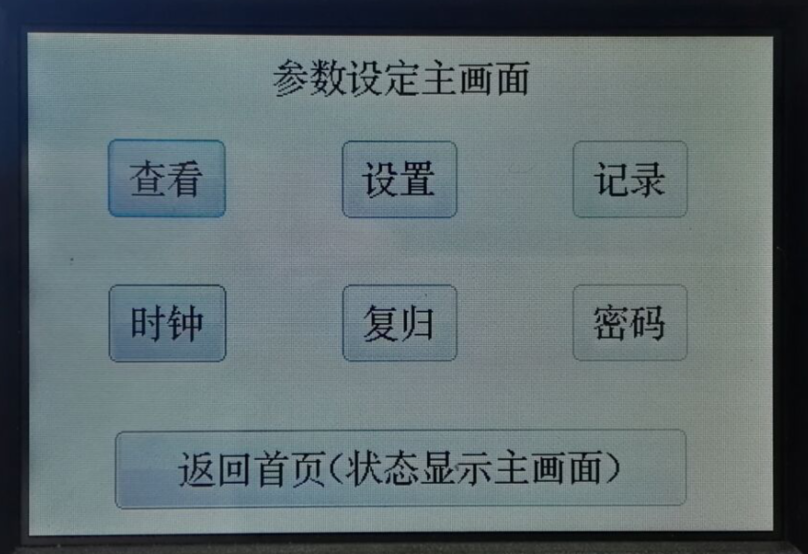

1）、參數設定主畫面

在小字體（集中循環顯示）畫面，按“確認”按鍵或點擊觸摸屏底部“參數設置”按

鈕，進入?yún)?shù)設定主畫面。在參數設定主畫面，可以操作“查看”、“設置”、“記錄”

“時鐘”、“復歸”、“密碼”等按鈕進入相應的子菜單，通過“返回首頁”按鈕，返回

上一級菜單?！坝|摸屏”或“按鍵”無任何操作，經過大約2分鐘的延時，機器自動

返回大字體(分組循環顯示)畫面。

2）、查看功能畫面

在參數設定主畫面，按“查看”按鈕，進入“查看”子菜單。

   在“查看”畫面，可通過“上一頁”、“下一頁”可以分別輪番查詢”預報警功能”、

“溫度上限”、“溫度下限”、“電壓下限”、“通訊地址”、“串口配置”、“無線配置”、“溫

度傳感器配置”、“產品版本信息”等畫面；按“返回”鍵可以返回上一級菜單。“觸摸

屏”或“按鍵”無任何操作，經過大約2分鐘的延時，機器自動返回大字體(分組循環

顯示)畫面。

3）、參數設置畫面

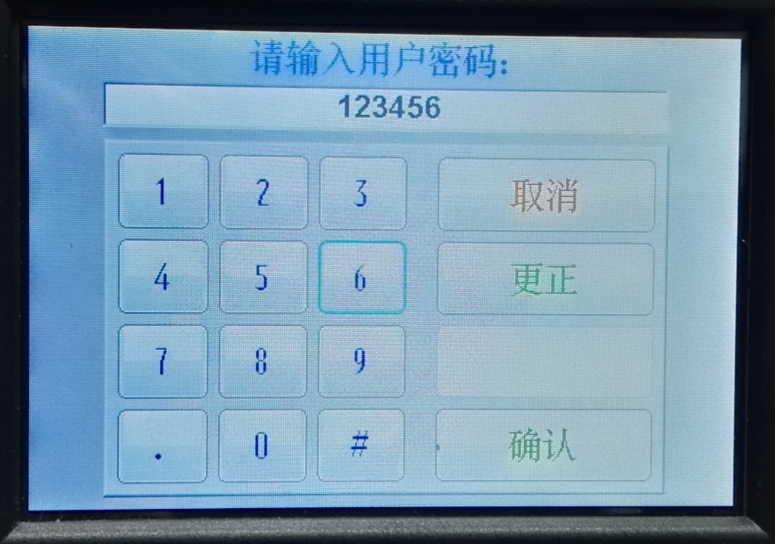

在參數設定主畫面，按“設置”按鈕，輸入密碼“123456”并按“確認”按鍵進入“參

數設置”子菜單。

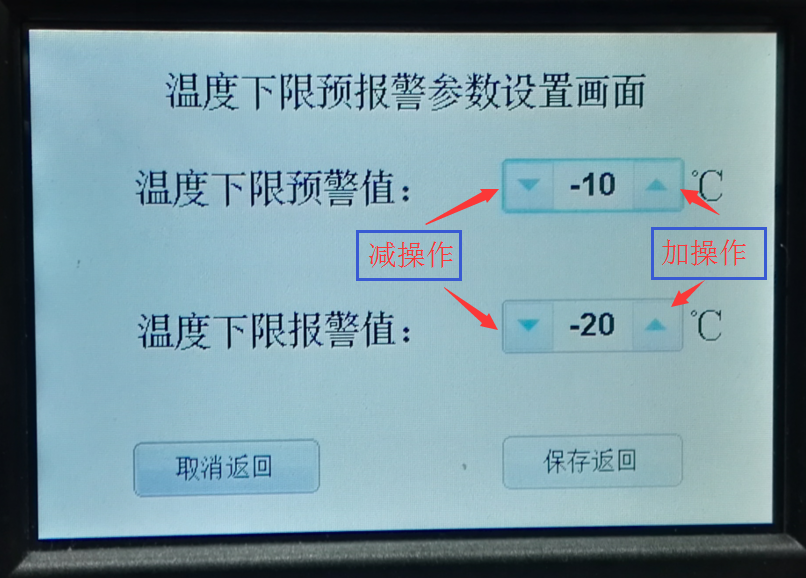

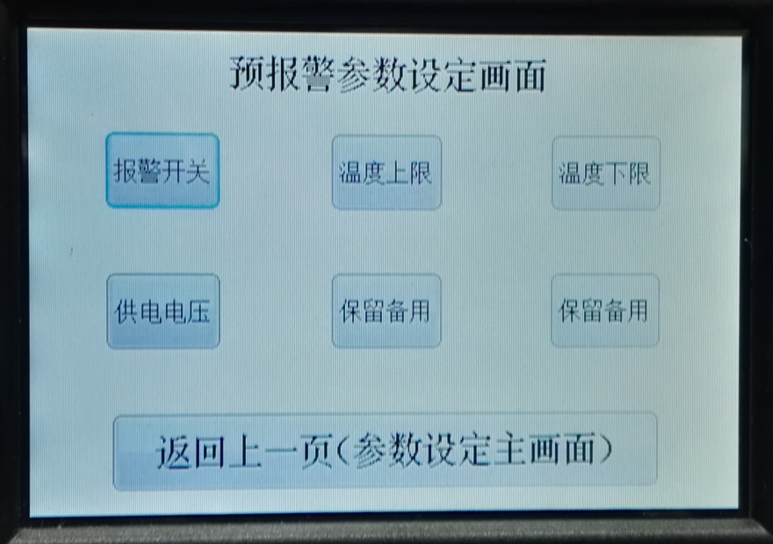

4）、報警參數畫面

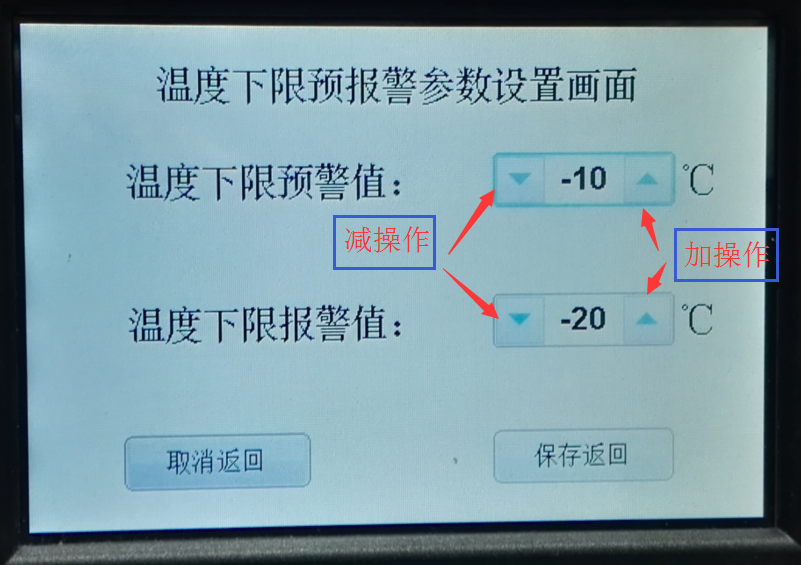

在參數設置畫面，按“報警參數”按鈕，進入“報警參數”設置畫面

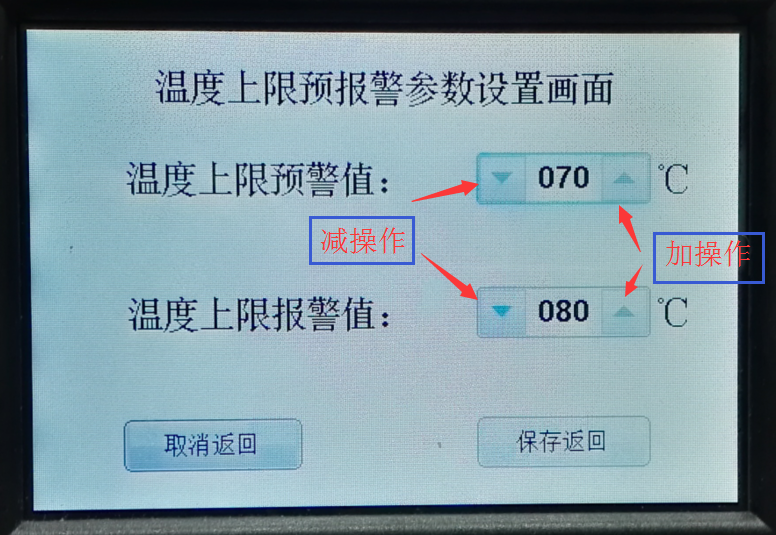

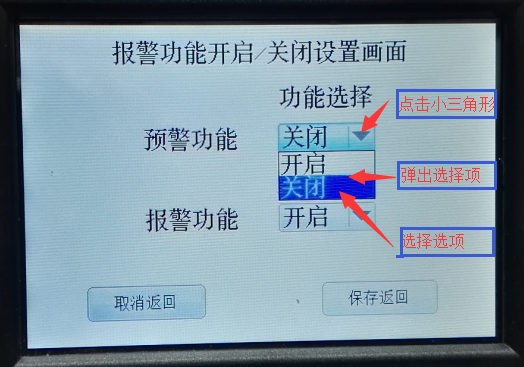

可分別點擊“報警開關”、“溫度上限”、“溫度下限”、“供電電壓”等按鈕進入

相應的參數設定項目。操作完成后點擊“取消返回”按鈕為不保存操作結果返

回上一級菜單，點擊“保存返回”按鈕為保存操作結果返回上一級菜單?！坝|

摸屏”或“按鍵”無任何操作，經過大約2分鐘的延時，機器自動返回大字

體(分組循環顯示)畫面。

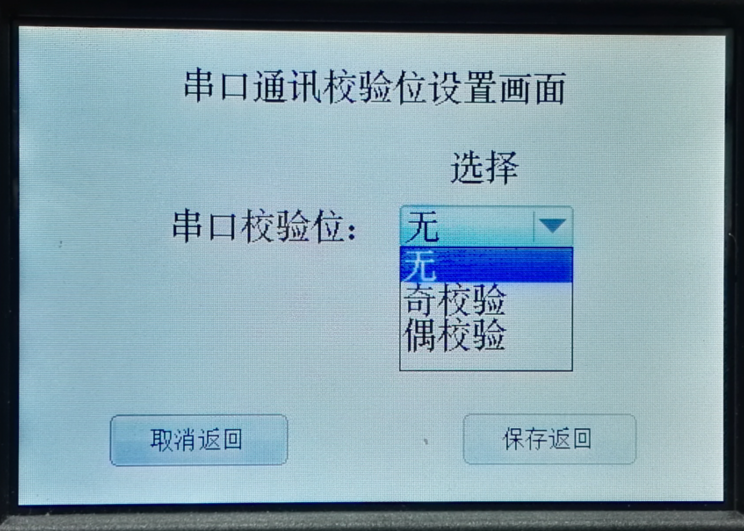

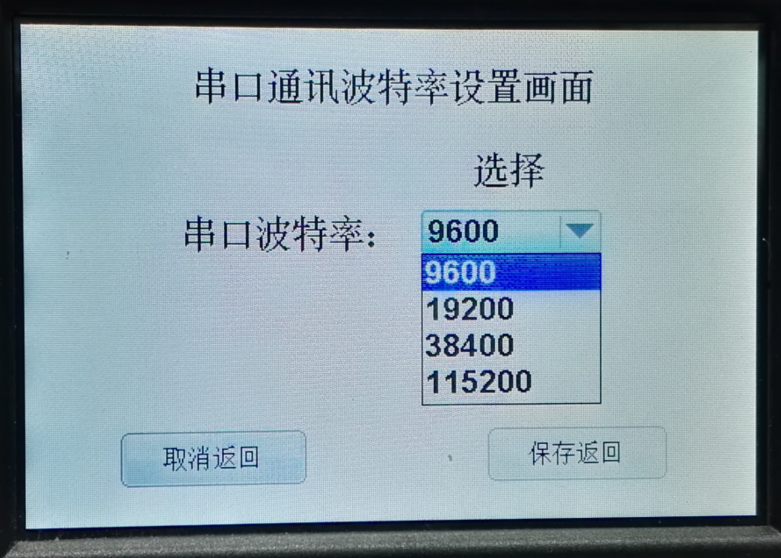

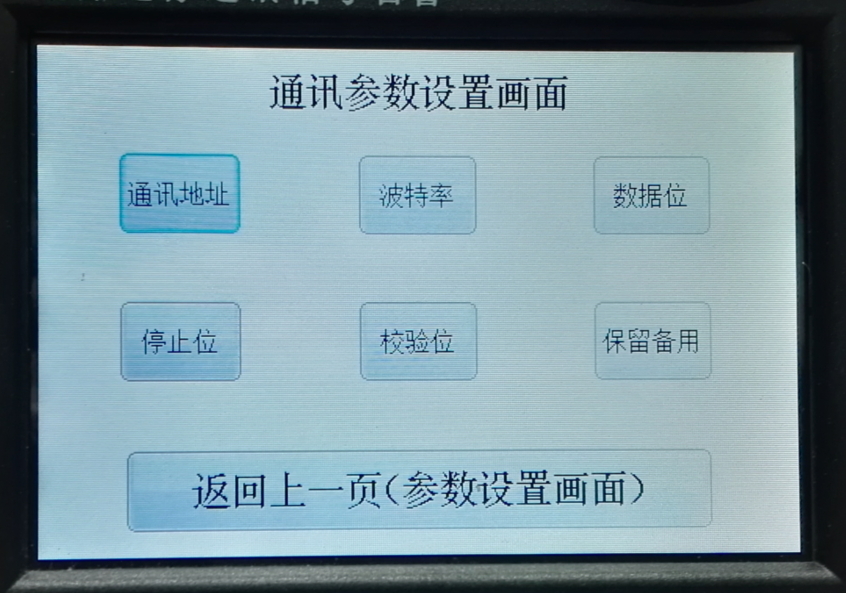

5）、通訊參數設置畫面

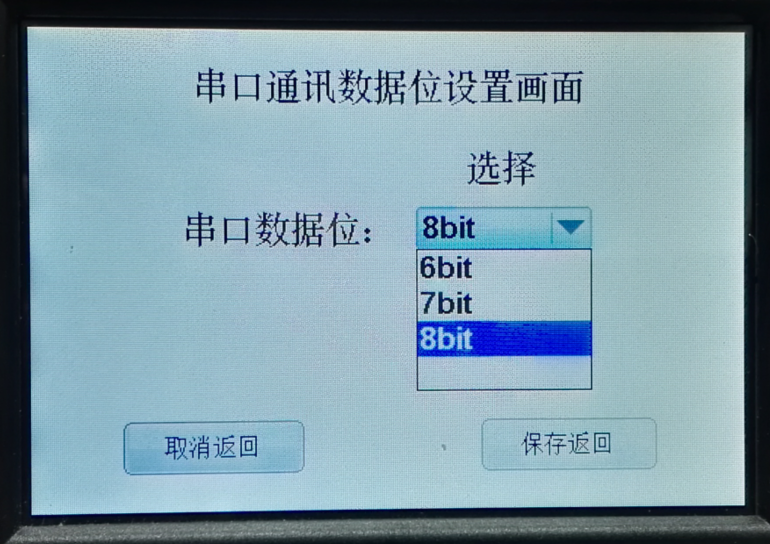

在參數設置畫面，按“通訊參數”按鈕，進入“通訊參數”設置畫面

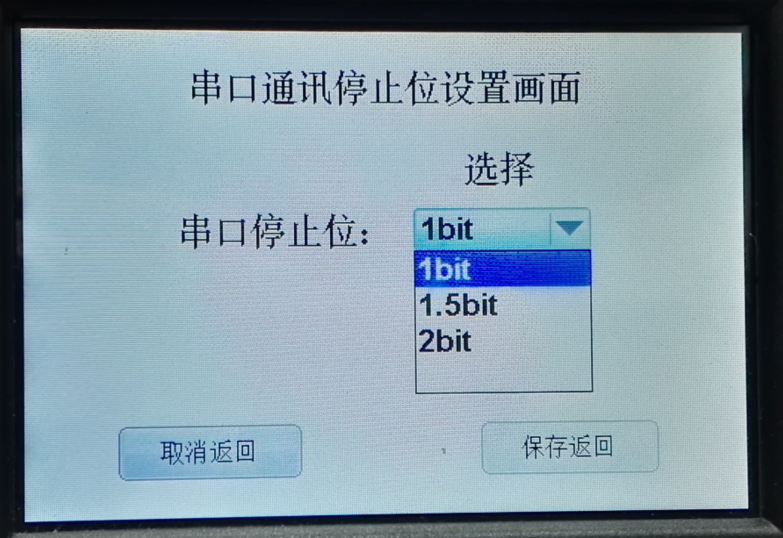

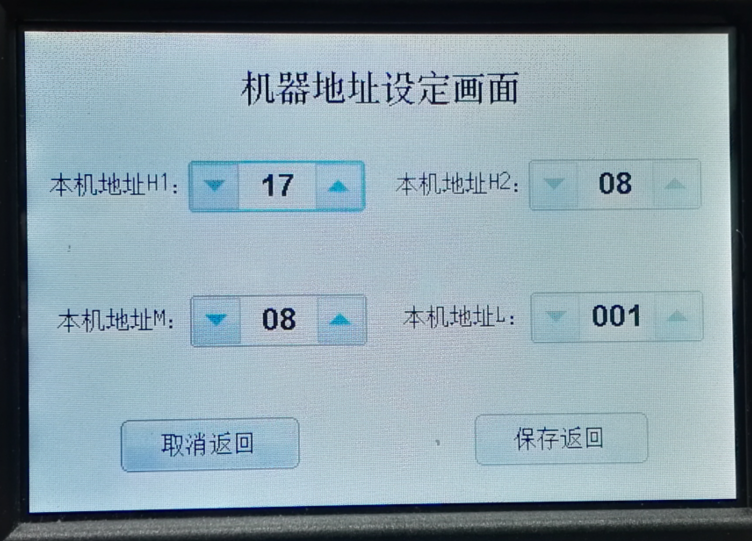

可分別點擊“通訊地址”、“波特率”、“數據位”、“停止位”、“校驗位”等按鈕

進入相應的參數設定項目。操作完成后點擊“取消返回”按鈕為不保存操作結

果返回上一級菜單，點擊“保存返回”按鈕為保存操作結果返回上一級菜單。

“觸摸屏”或“按鍵”無任何操作，經過大約2分鐘的延時，機器自動返回大

字體(分組循環顯示)畫面。

特別說明：通訊參數出廠前已經設定好，必須由專業人員設置，不可隨意設定，

否則有可能導致無法正常接收傳感器數據和影響與上位機通訊?。。?/span>

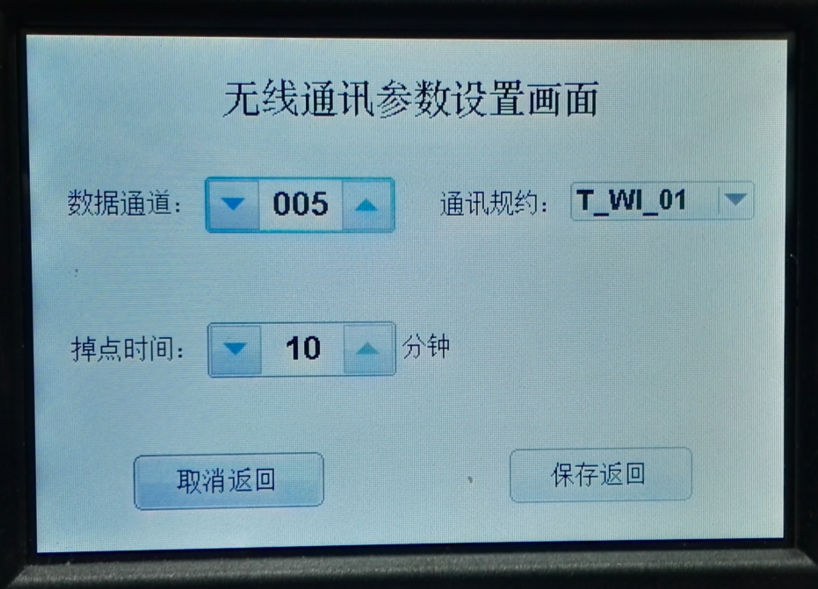

6）、無線通訊參數畫面

在參數設置畫面，按“無線通訊”按鈕，進入“無線通訊”參數設置畫面。

操作完成后點擊“取消返回”按鈕為不保存操作結果返回上一級菜單，點擊“保

存返回”按鈕為保存操作結果返回上一級菜單?！坝|摸屏”或“按鍵”無任何

操作，經過大約2分鐘的延時，機器自動返回大字體(分組循環顯示)畫面。

特別說明：通訊參數出廠時已經設置好，必須由專業人員設置，不可隨意設定，

否則有可能導致無法正常接收傳感器數據?。?！

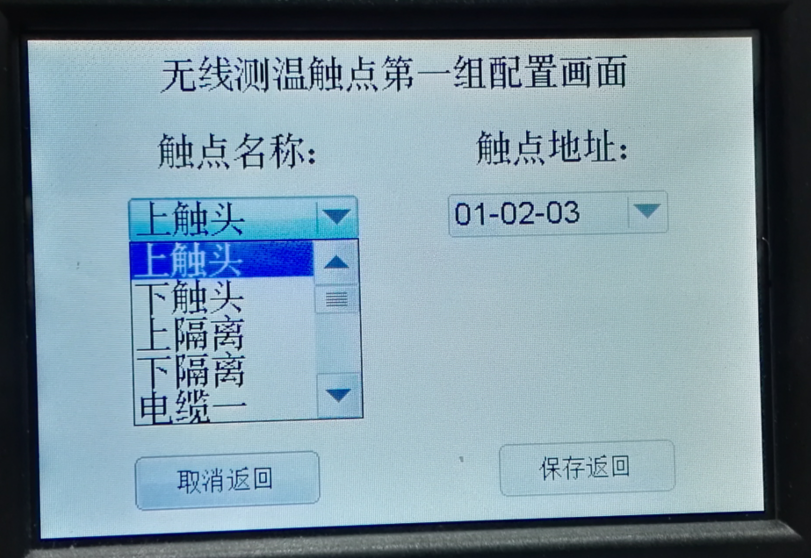

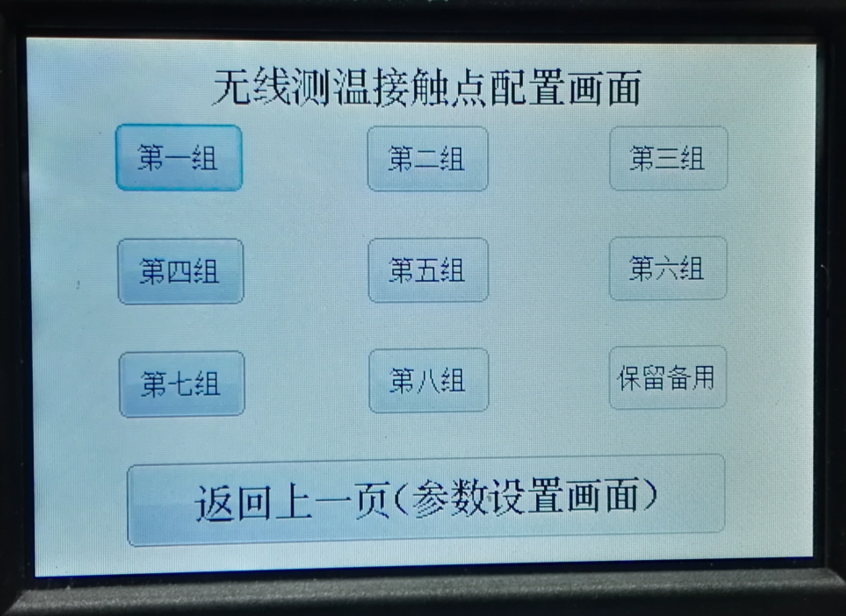

7）、溫度傳感器觸點配置畫面

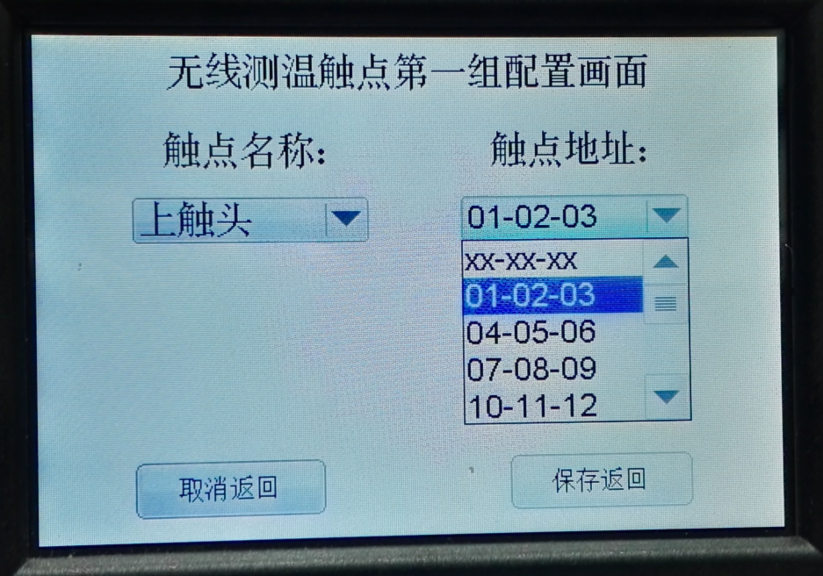

在參數設置畫面，按“觸點配置”按鈕，要求輸入“高級管理員密碼”進入“觸點配置“畫面。配置溫度傳感器的測溫組名稱、地址、編號等參數 。

特別說明：“觸點配置“參數，非常重要，在出廠前一般由生產家廠設置好，不對用戶開放，如有需要請與生產廠家聯系?。?！

8）、觸摸屏校準畫面

產品觸摸屏采用的是四線電阻式觸摸屏，在產品初次上電或者觸摸屏觸點位置不準（有偏差）時，需要執行觸摸屏校準操作，有兩種方式可以進入“觸摸屏校準”畫面：

A、在參數設置畫面，按“觸摸屏校準”按鈕，進入“觸摸屏校準“畫面。

B、先同時按住“加”和“移位”兩個按鍵不放開，然后給機器上電，直到進入“觸摸屏校準畫面”。

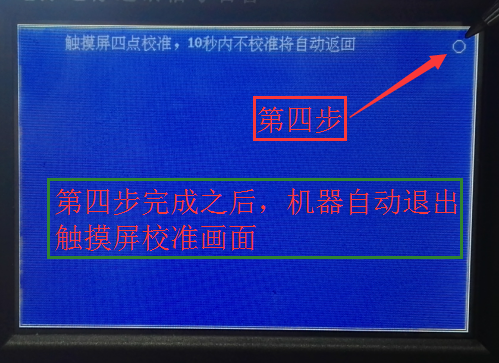

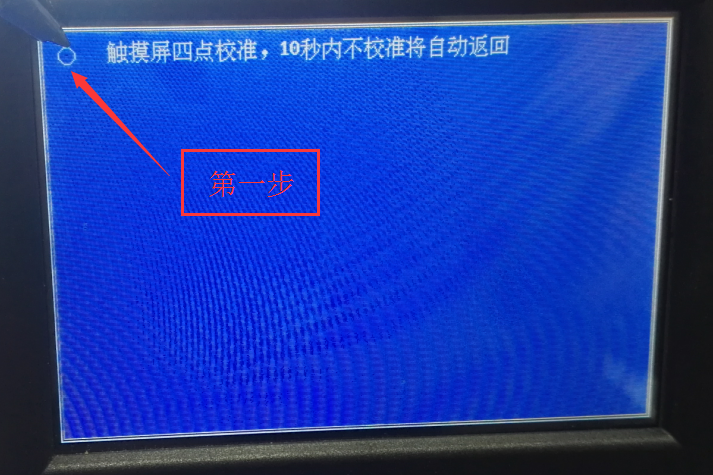

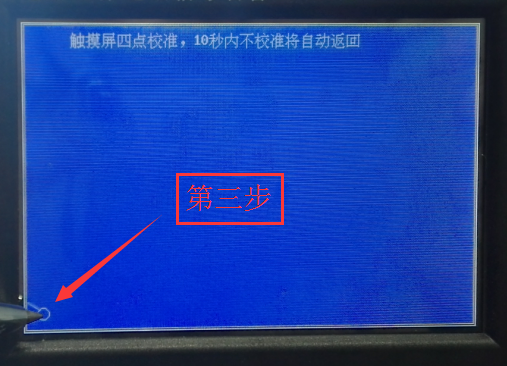

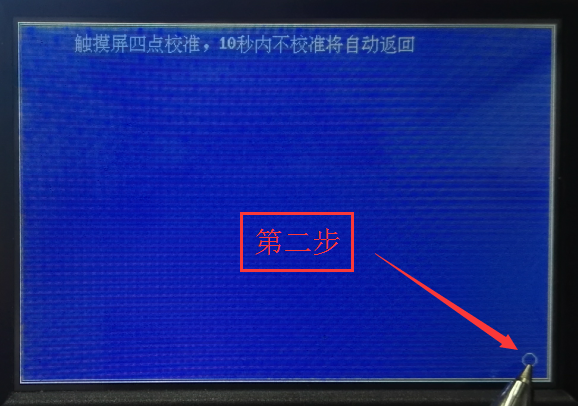

進入觸摸屏校準畫面之后，按照屏幕提示，依次序（總共4次）用如圓珠筆筆頭般大小的尖小物體點擊屏幕上顯示的白色小圓圈。操作完成或者在10秒鐘之內沒有操作觸摸屏則機器自動退出“觸摸屏校準”畫面。

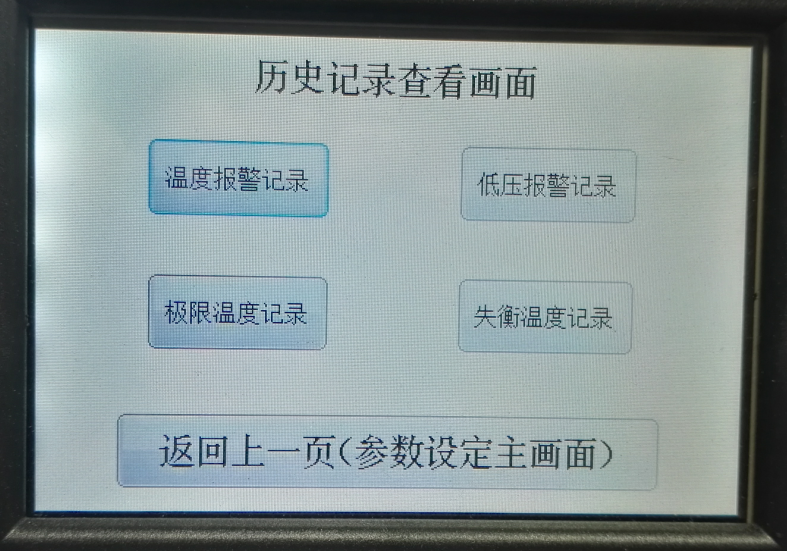

9）、記錄查看畫面

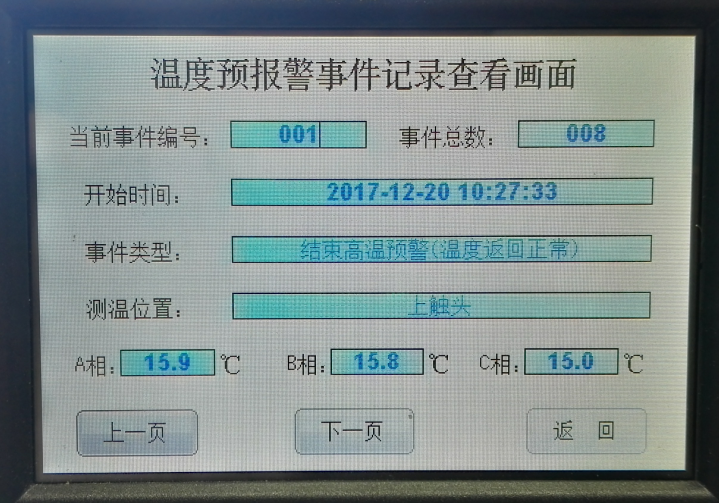

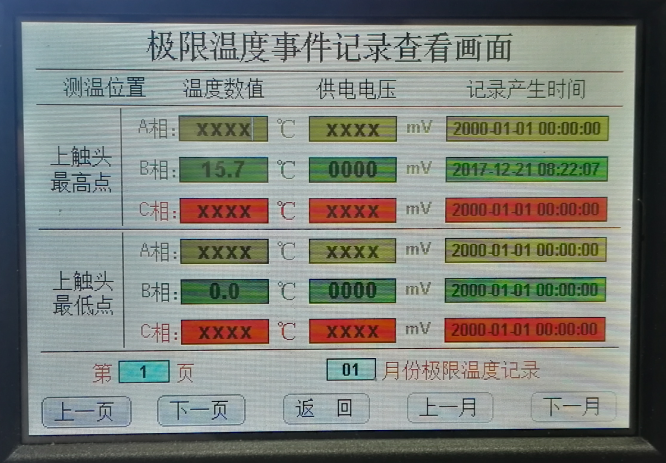

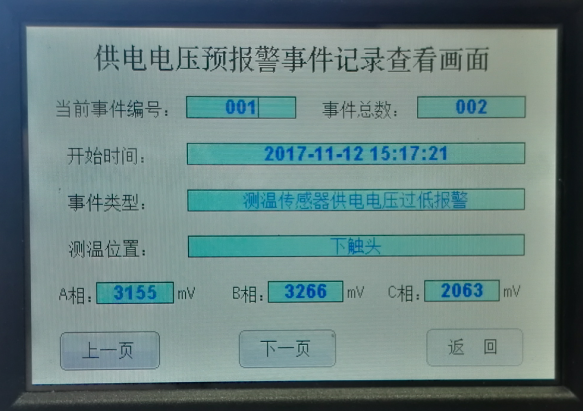

在“參數設定”主畫面，按“記錄”按鈕，進入“歷史記錄查看“畫面。點擊“溫度報警記錄”、傳感器模塊工作電壓“低壓報警記錄”、“極限溫度記錄“、”失衡溫度記錄“等按鍵進入相應的子功能畫面。進入子功能菜單后，可以點擊“上一頁”、“下一頁”、“上一月”、“下一月”、“返回”等按鈕翻頁選擇查看所

需要頁面。觸摸屏”或“按鍵”無任何操作，經過大約2分鐘的延時，機器自

動返回大字體(分組循環顯示)畫面。

10）、實時時鐘設置畫面

在“參數設定”主畫面，按“時鐘”按鈕，輸入密碼進入“實時時鐘設置“畫

面。在“實時時鐘設置”畫面，可以通過相關的控件分別設置“年“、”月“、”日“、”時“、”分“、”秒“等所需參數。觸摸屏”或“按鍵”無任何操作，

經過大約2分鐘的延時，機器自動返回大字體(分組循環顯示)畫面。

11）、復歸(恢復出廠設定)畫面

在“參數設定”主畫面，按“復歸”按鈕，輸入密碼進入“恢復出廠設定“畫

面。在“恢復出廠設定“畫面需要3個鉤選控件同時選上（再三確認）后，才

能執行“保存返回“，否則只能執行”取消返回“。觸摸屏”或“按鍵”無任

何操作，經過大約2分鐘的延時，機器自動返回大字體(分組循環顯示)畫面。

特別提示：“恢復出廠設定”請謹慎操作?。?！不能隨意操作?。?！

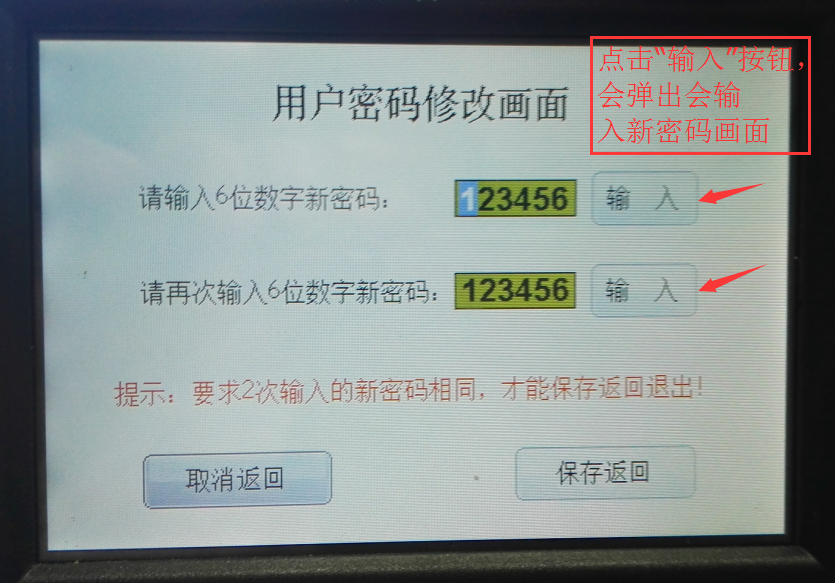

12）、密碼(修改密碼)畫面

在“參數設定”主畫面，按“密碼”按鈕，輸入當前密碼進入“修改密碼“畫

面。在“修改密碼”畫面分別在“請輸入6位數字新密碼”和“請?jiān)俅屋斎?/span>6位數字新密碼”處點擊“輸入”按鈕，彈出“輸入用戶新密碼”畫面，要求2次輸入的新密碼必須完全相同（而且新密碼不能全為0）才能執行“保存返回”，否則只能執行“取消返回”。觸摸屏”或“按鍵”無任何操作，經過大概2分

鐘的延時，機器自動返回大字體(分組循環顯示)畫面。

特別提示：修改密碼后，請記住新密碼?。。?/span>

六、 接線方式

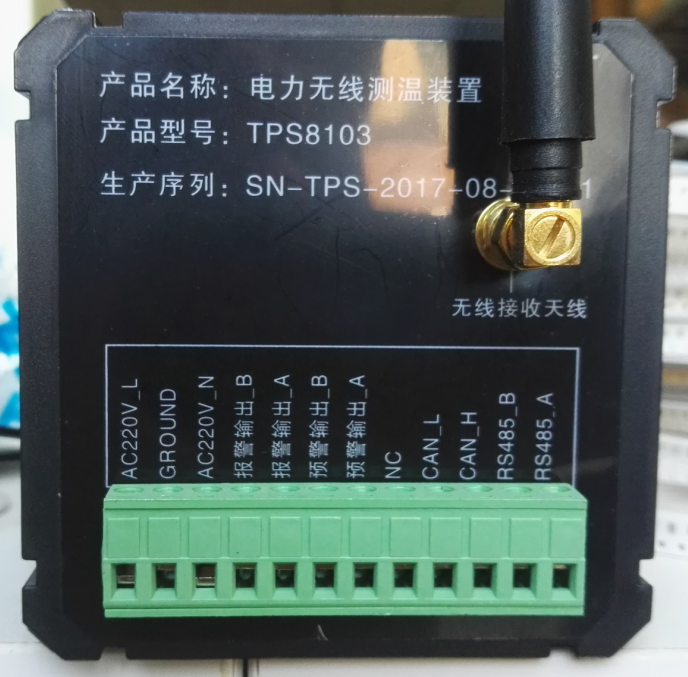

1、 端子定義

本機器有1組接線端子，安裝接線請按照端子定義接線，并參考相關說明。如下

圖所示：

2、 RS485通訊接口注意事項

以下是3臺機器與監控主機的RS-485組網的接現場接線案例：

1）、通訊線必須采用屏蔽雙絞線。通訊線的RS485A，RS485B不能接反。

2）、當通訊連接采用線形連接方式時，應在位于通訊電纜起點和終點處的RS485A。

與RS485B端子之間分別接入l00～120歐姆的線路匹配電阻。

3） 、沒特別說明，波特率為一般為9600bps，電纜長度<1200米。

七、 產品尺寸安裝方式

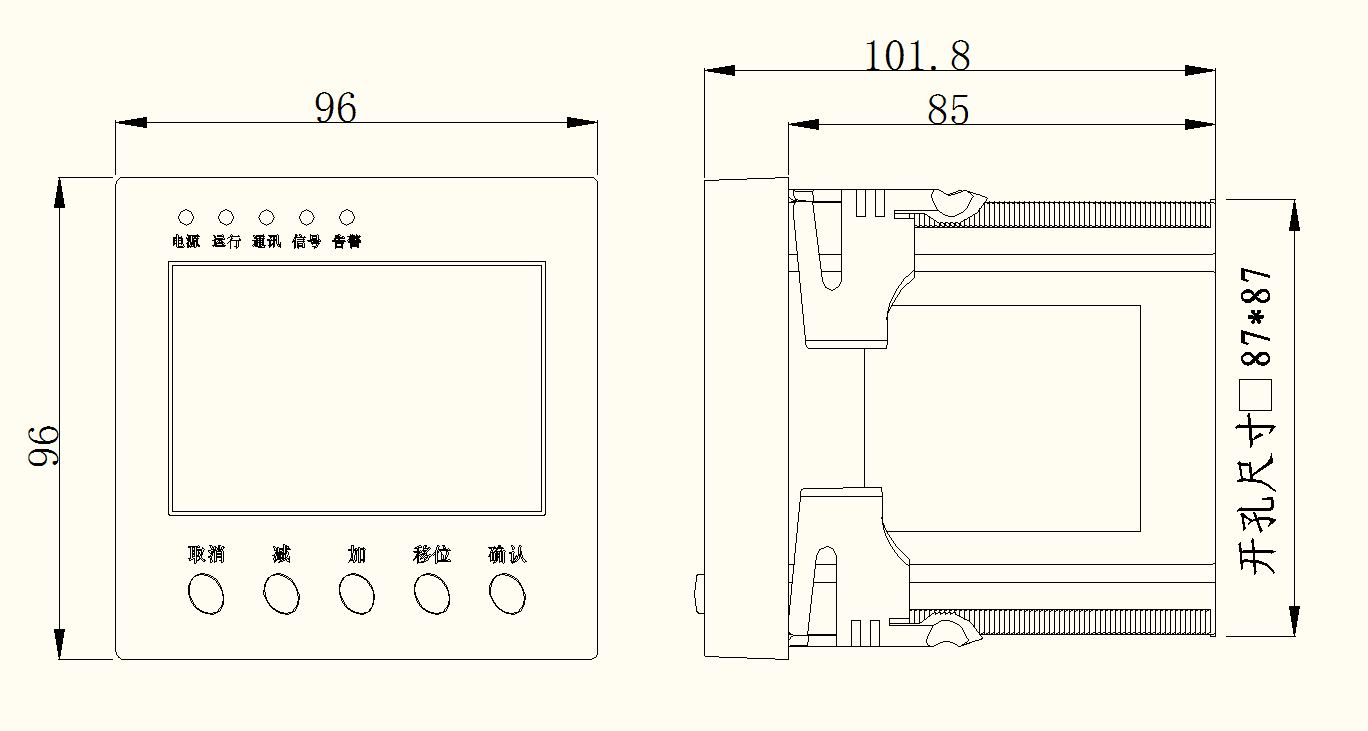

1、機械尺寸圖(單位：毫米)

2、安裝方式

1)、本設備采用面板式安裝，固定在開關柜面板

2）、考慮到接線長度，面板后要有l00毫米的深度空間。實際安裝中，一般需要后部

有一定的空間(至少為130×130×100毫米)，以便于安裝和接線。

3）、安裝時，應先將兩邊的安裝卡松開取下，將面板前方推放入安裝孔內，然后從后

方沿裝置的溝槽將安裝卡安上并使之?dāng)D緊面板，此時裝置將牢固地固定在面板上。

八、 售后與維護

我司對本產品從購買之日起，提供一年以內的免費保修服務。在保修期間內，若產品存在質量問題(人為因素和不可抗拒自然災害除外)，我司將提供無償售后服務。對于保修期以外，視具體情況和技術要求，提供有償維修、維護服務！
